HDK308系列配电监测计量终端，是本公司在多年生产HDK308型配电监测仪的软硬件基础之上，结合成熟的无功混合补偿控制策略和高精度专用计量芯片研制而成，具有无功混合补偿、电能 计量、历史数据记录、异常事件上报、远方抄表、远程控制、远程软件升级、远程维护等功能。是电力企业进行电网升级改造必备智能终端。
主要功能：
1、采用具有32位运算能力的ARM®Cortex™-M3内核片上系统（SOC)硬件平台。
2、采用高精度专用计量芯片，计量准确（0.5级），动态范围宽。
3、四象限电能计量。
4、可测量使用环境温度。
5、可测量电网电压电流的谐波含有率及含有量。
6、具有实时电网参数、事件发生时刻、冻结数据(分析数据)记录功能。
7、提供数据查询功能，用户可将自己关心的数据下载到上位机加以分析，判断问题发生的原因。 不需要的数据将继续
留在下位机的数据库中，这样可大大的减少传送的数据量。如采用GPRS-DTU传送数据在满足技术要求的同时可减
少可观的流量费用。
留在下位机的数据库中，这样可大大的减少传送的数据量。如采用GPRS-DTU传送数据在满足技术要求的同时可减
少可观的流量费用。
8、提供免费的基于WindowsXP操作系统后台软件，利用此软件可下载历史记录数据，并根据下载 的数据生成曲线
图、棒形图、各种格式的报表，还可以远程监测实时的电网各种运行参数、手动控制电容器组的投切和显示当前电
容器组的运行状态等。
图、棒形图、各种格式的报表，还可以远程监测实时的电网各种运行参数、手动控制电容器组的投切和显示当前电
容器组的运行状态等。
9、汉字或图形人机界面，谐波棒形图，电压电流波形图（限L型）。
10、采用大容量Flash储存历史记录数据，总容量达64M，最少有56M可用于历史数据的记录，为长时间的记录历史数
据提供了硬件上的保证。断电保存达10年。
据提供了硬件上的保证。断电保存达10年。
11、历史数据的记录时间间隔从1分钟到2小时可调，记录的项目任意可选。
12、具有通过RS485通讯口下载更新终端程序的功能，可最大限度的维护投资者的利益。
13、与GPRS- DTU无缝连接，实现终端程序远程升级、维护、历史数据下载、实时参数显示、遥 控等功能。
14、支持M0DBUS-RTU、DL/T645 — 2007通讯协议，也可定做其它通讯协议。
15、与本公司生产的智能复合开关实现无缝连接，实现终端对复合开关工作状态的监控。
测量精度
电压±0. 5%。
电流±0. 5%。
有功电能0. 5级。
无功电能2. 0级。
功率因数0. 5级。
时钟±5ppm (年误差小于2. 5分钟）。
技术参数
|
输入模拟量
电压：0-500V。
电流：0-7A。
频率：50Hz ±10%。
输入阻抗
电压回路≥800K欧姆。
电流回路≤0. 1欧姆。
控制触点容量
无功补偿回路无源开关信号AC250V 5A常开触点；有源
直流电压-12V/10mA。
报警输出回路AC250V 5A。
电能计量
脉冲常数6400Imp
计量最大值4289996800Imp (注：这个值是脉冲数，要得
到电能还要乘1/ 6400，所以 计量的最大电能值为 4289996800 1 / 6400= 670312度，
此值为2次电量 值，如用户需要得到一次电量还需要乘以PT与CT变比。
补偿电能计量最大值4290000000度。本值为一次电量
值。
遥信端子（输入开关信号）
|
RPC3000S(J) 2路;RPC3000SZ 8路。
遥控端子（输出开关信号）
RPC3000S(J) 1路；RPC3000SZ 8路。
无功补偿控制端子
RPC3000S(J) 15路;RPC3000SZ通过RS485总线控制，最多32个回路。
电源
AC220V与AC380V同时具备 ±20%。
整机功耗
≤5. 5瓦。
时钟在停电的情况下连续工作时间大于180天。
通讯口
符合RS485要求的通讯口 2个。
DL/T645-2007、M0DBUS-RTU通讯协议可选，也可定做
通讯协议。
嵌入安装开孔尺寸139mmX139mm (实物尺寸
138mmX138mm)
显示类型
240X120点阵白底黑字、128X64点阵（默认）白底黑字
可选。
工作温度-25°C~65°C
|
使用条件
(1)海拔高度不高于2500米。
(2)周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
(3)环境温度-20℃至+55 ℃。
(4)安装地点无剧烈震动。
(5)空气湿度在40℃时不超过50%，20℃时不超过90%。

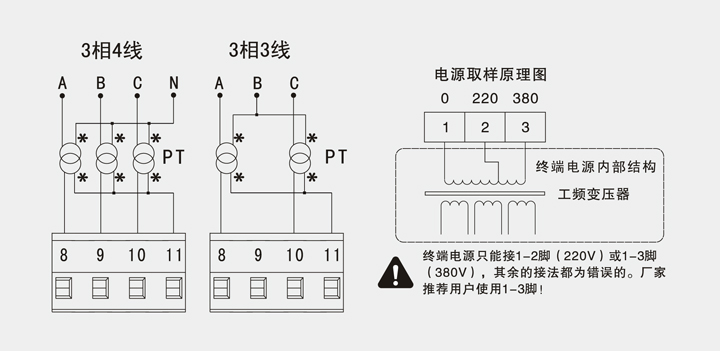

采用PT输入电压信号时的接线图：
安装
