HDKWF系列无功功率分相自动补偿控制器，以高性能的16位微处理器为核心器件同时取样3相电压3相电流信号，单台控制器提供18个控制回路，如采用子母机（单台主机可带2台副机）机构，最大可提供54个控制回路。每个控制回路的补偿功能都可通过控制参数的修改任意改变，可用于全分相补、全共补、共补加分相补偿。提供RS485接口，采用MODBUS-RTU通讯规约，可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能。适用于交流45Hz-65Hz、0.4kV以下电力系统无功功率补偿的自动控制。
功能特点
◇ 以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
◇ 功率因数测量精度高，显示范围宽。目标功率因数调节范围宽。
◇ 有12种电容器容量编码方式供用户选择。可再编程式的补偿方案和输出回路。
◇ 单机最多18路输出，子母机最多54路输出。
◇ 大屏幕LCD显示屏，中文操作，人机界面友好操作方便。
◇ 各种控制参数全数字可调直观使用方便。具有掉电保护功能数据不丢失。
◇ 具有自动运行与手动运行两种工作方式。
◇ 提供一个无源开关信号输出的报警口，报警驱动事件可编程。
◇ 具有过电压、欠电压、畸变率超标、温度超标保护功能。
◇ 电流信号输入阻抗低≤0.01Ω。

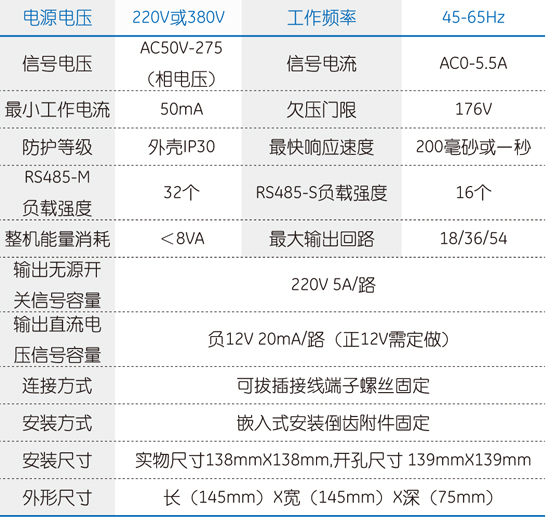

技术参数

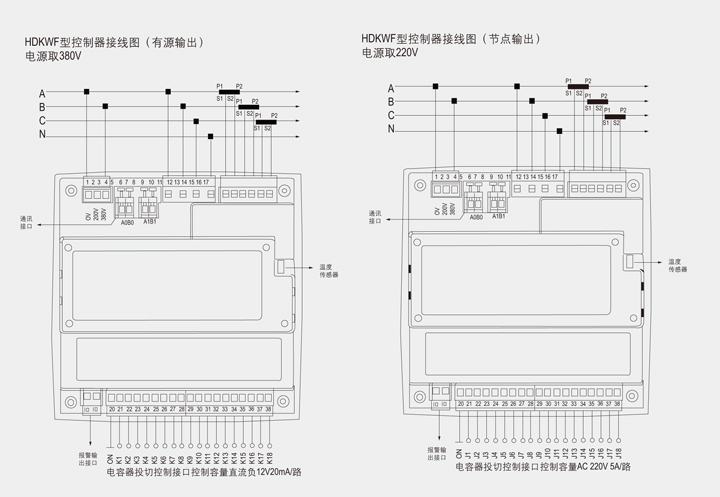

背面接线图
注：1）独立机接线图可参考此图，独立机无6、7端口；
2）与上位机的通讯线，可接4、5端口；
3）作为副机时，没有报警输出接口；
4）根据系统回路设置接电容器投切控制接口，本图只为参考，不必全部接上，按需接线即可。

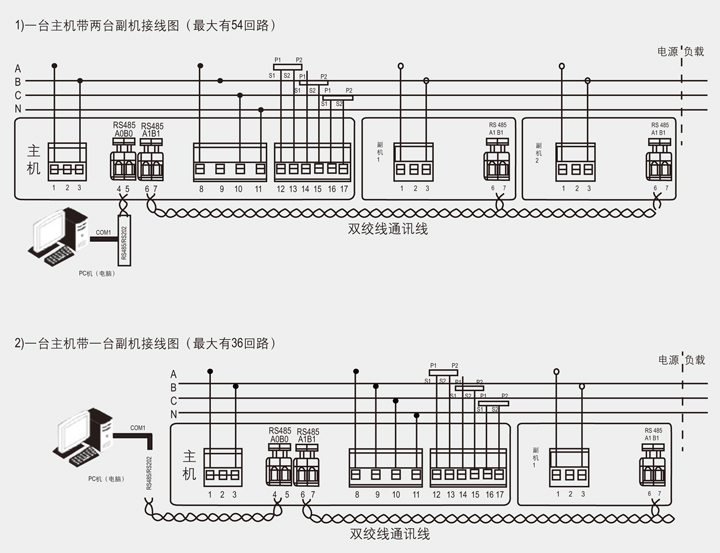

主副机连机接线图
注：
1）以上接线图中，所有工作电源电压取380V，接1、3号端子；
2）主机为主控机子，必须接电力信号线；副机为被控机子，无须接电力信号线；
3）为了与PC机（电脑）通讯，可以选择双绞线通讯线与主机的4、5端口连接，副机没有4、5端口；
4）主机为了控制副机。必须使用双绞线通讯线将主机的6、7端子与副机的6、7端子连接，如图；
5）主机需要设置本机总回路、副机1总回路、副机2总回路；如主机只带一台副机，则副机2总回路设置为0；
6）副机需要设置地址：如有两台副机时，一台设置为副机1，另一台设置为副机2；如只有一台副机是。必须设置为副机1；
7）按设置回路数将主机或副机1或副机2的20-38端子（即电容器投切控制接口）接好
