概述
HDK65LE漏电断路器适用于交流50/60Hz, 2P的额定电压为230V，4P的额定电压为400V，额定电流不超过100A的电路中。当人遇到电击，或电网的泄露电流超过规定值时，该产品可在短时间内切断故障电流，以保护人身安全和设备。也可以被用在电机和电路的不频繁的启动中。断路器适用于工业，商业，高楼，家庭，和其他地点。该产品符合标准IEC/ EN61008- 1.该产品具有以下特性：
◆双汇流排接线能力，用途更广泛。
HDK65LE系列漏电断路器由高分断小型断路器和漏电脱扣器拼装而成。漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电脱扣断路器及带有过载和短路保护的断路器组成。
特点
◆ 具国际质量体系认证
◆ 高分断、小型化、安装方便
◆ 安全可靠、动作灵敏、免维护

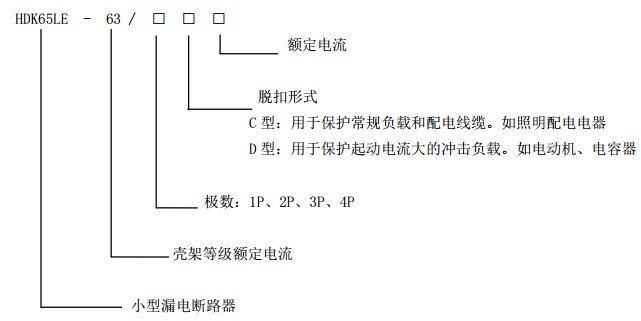

型号及含义
正常工作和安装条件
◆ 周围温度范围
上限值不超过+40℃，且24h平均值不超过+35℃；下限值不低于-5℃；
◆ 周围空气温度高于+40℃或低于-5℃条件下，用户订货时应与本公司协商；
◆ 安装地点的海拔不应超过2000m；
◆ 大气条件：
大气相对湿度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，在+20℃时平均最大相对温
度可达90%，并考虑到因温度变化偶尔产生凝露，采取了特殊措施，超过规定要求应与本公司协商；
◆ 污染等级：II级；
◆ 安装类别：II级或III级
◆ 安装地点无显著冲击，无危险爆炸的介质中，无腐蚀气体或者尘埃，无雨雪侵袭；
◆ 垂直安装于标准导轨上。
|
主要技术参数
| 电压(V) |
壳架等级额定 电流Inm(A) |
极数 | 中性线 |
额定电流 In(A) |
额定漏电动作 电流I△n(MA) |
额定漏电不动作 电流I△no(MA) |
额定漏电动 作时间（S ) |
| 230 | 63 | 1 | +N |
3.6.10.16.20. 35.32.40.50.6 |
30.(50).(100). (300) |
15.(25).(50) (150) |
＜0.1 |
| 230/400 | 63 | 2 | ＜0.1 | ||||
| 230/400 | 63 | 3 | +N | ＜0.1 | |||
| 230/400 | 63 | 3 | ＜0.1 | ||||
| 230/400 | 63 | 4 | ＜0.1 |
注：接线采用夹箍的接线端子，可连接25mm及以下导线
警告用户：额定漏电动作电流30MA以下具有保护人身安全功能。
