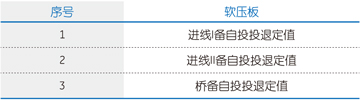

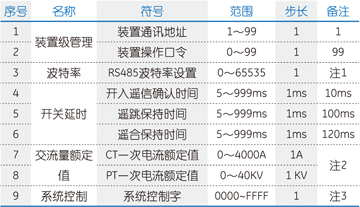

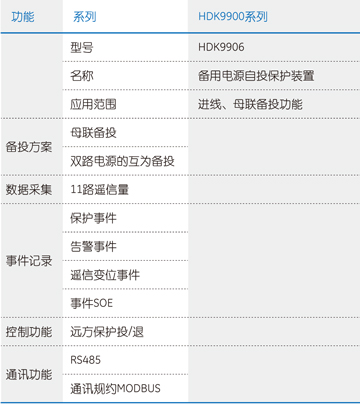

功能配置 装置整定         装置整定包括软压板、装置定值和装置参数等三方面。         整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。 装置软压板整定 装置参数整定

注：1: “RS485波特率设置”的含义为BTL=□□□□□，共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为RS485通
             讯方式。
        2: “CT一次电流额定值”和“PT一次电流额定值”为0时的测量值显示为二次侧的值。推荐设置为0，采用二次侧进行测量。
        3: “系统控制字”为选择保护装置功能的控制，一般情况下都使用默认值，在没有特别提示的情况下都不需要修改，各种型号的装
              置的系统控制字应该不一样。

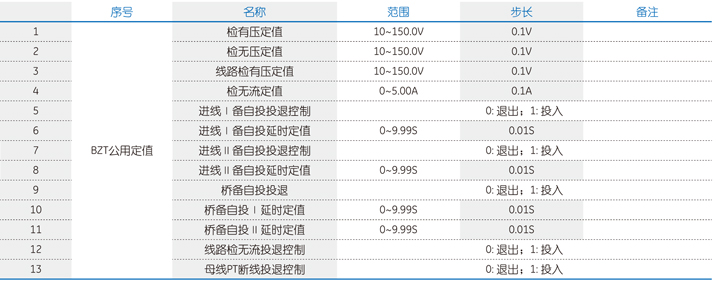

装置定值整定

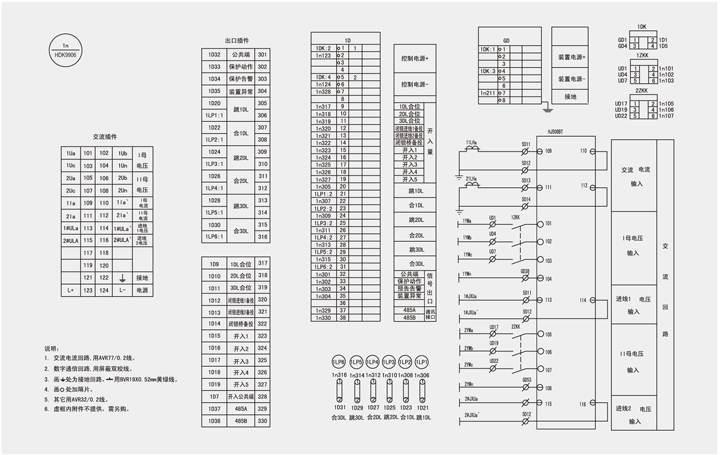

装置背板图

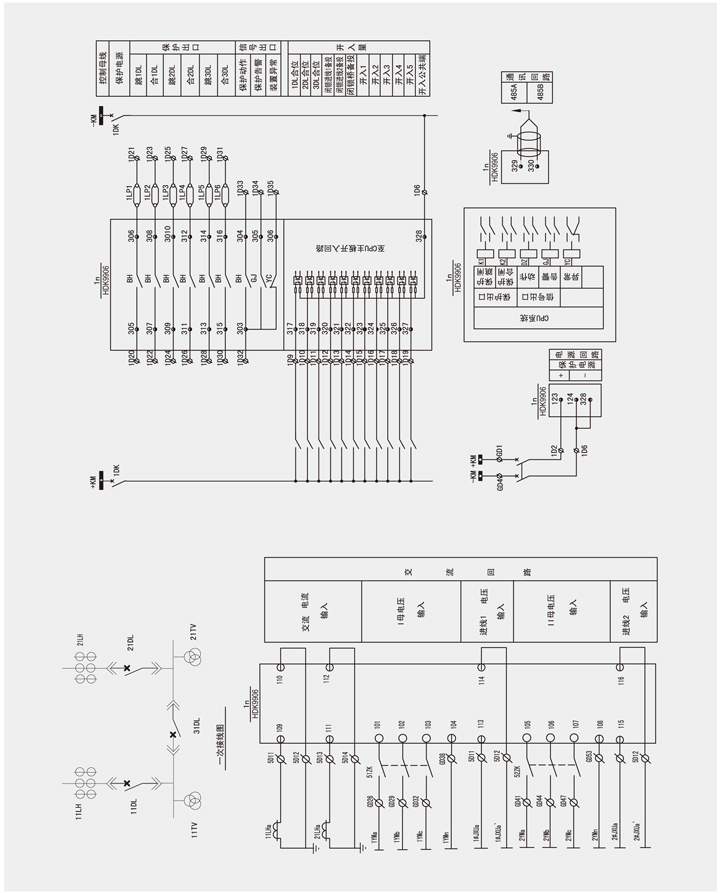

装置接线示意图
