HDK9914 PT 电压监测装置

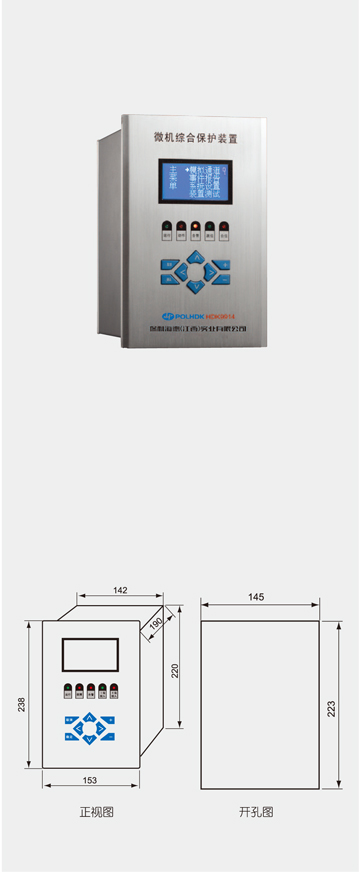

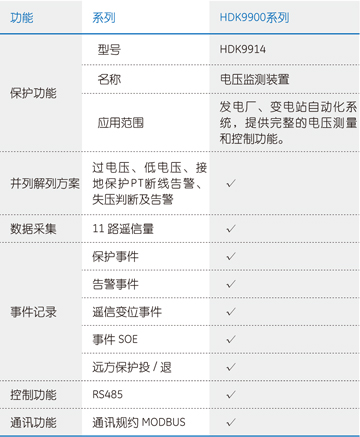

功能配置   功能说明 功能概述   装置输入输出 ◆  输入模拟量       装置有8个模拟量输入通道。实时测量Ⅰ段母线线电压（Uab1，Ubc1，Uca1）；Ⅱ段母线线电压（Uab2，Ubc2，Uca2）；两段母线的零序电压（3Uo1，3Uo2）；两段母线的频率（F1，F2）。 ◆  输入开关量       装置有11个220/110VDC强电开关量输入回路，分别为1G,2G。分别采集PT 1G,PT 2G。 ◆  出口接点输出       装置有6组出口接点，每组均1副。对每组出口接点，可经出口重动回路转换为多副接点。

保护功能

◆ 低电压保护
     本装置设置母线低电压功能，在实际的线电压都小于“I母低电压定值”“II母低电压定值”的情况下且大于本段无压定值发低压告警信号。此功能设置有“I母低电压控制字”“II母低电压控制字”和相应的软压板。

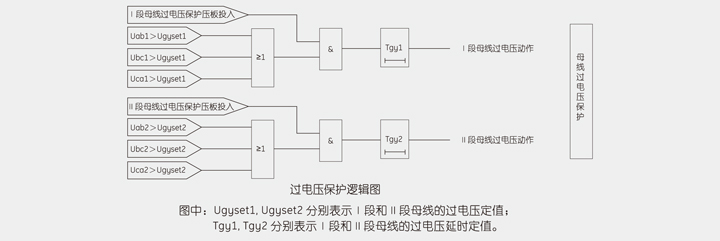

◆ 过电压保护
     为防止母线过电压造成其它设备损坏，设置过电压保护。配置相应的压板和控制字。过电压保护采用线电压最大值大于过电压保护定值来判 断。

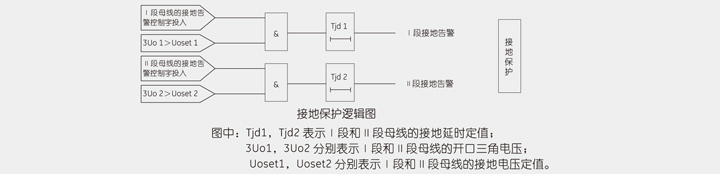

◆ 接地保护
     配置相应的压板和控制字。开口三角形零序电压3Uo大于定值时，判为接地。



◆ PT 断线告警
     配置相应的压板和控制字。PT断线判断条件：
    1）负序电压大于10V；
    2）当Uab+Ubc+Uca（标量和）小于50V 且隔离刀闸处在合位。

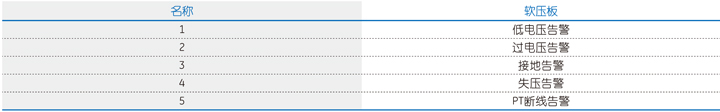

◆ 装置软压板整定

注：软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。

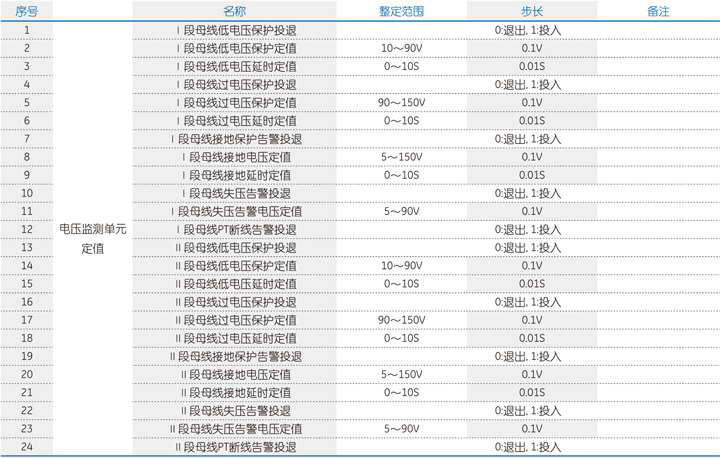

装置定值整定

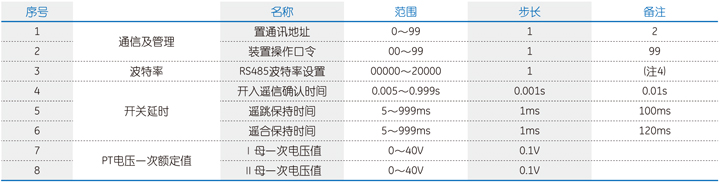

装置参数整定

注：1: “RS485波特率设置”的含义为BTL=□□□□□,共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为RS485通
              讯方式。

        2: “PT一次电压额定值”为0时，界面的测量值显示为二次侧的值。

        3: “系统控制字”为选择保护装置功能的控制，一般情况下都使用默认值，在没有特别提示的情况下都不需要修改，各种型号的装
             置的系统控制字应该不一样。

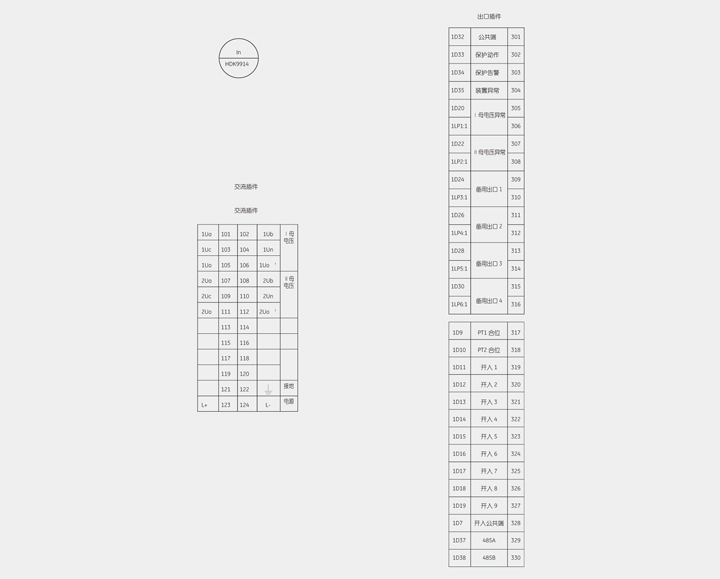

装置背板图

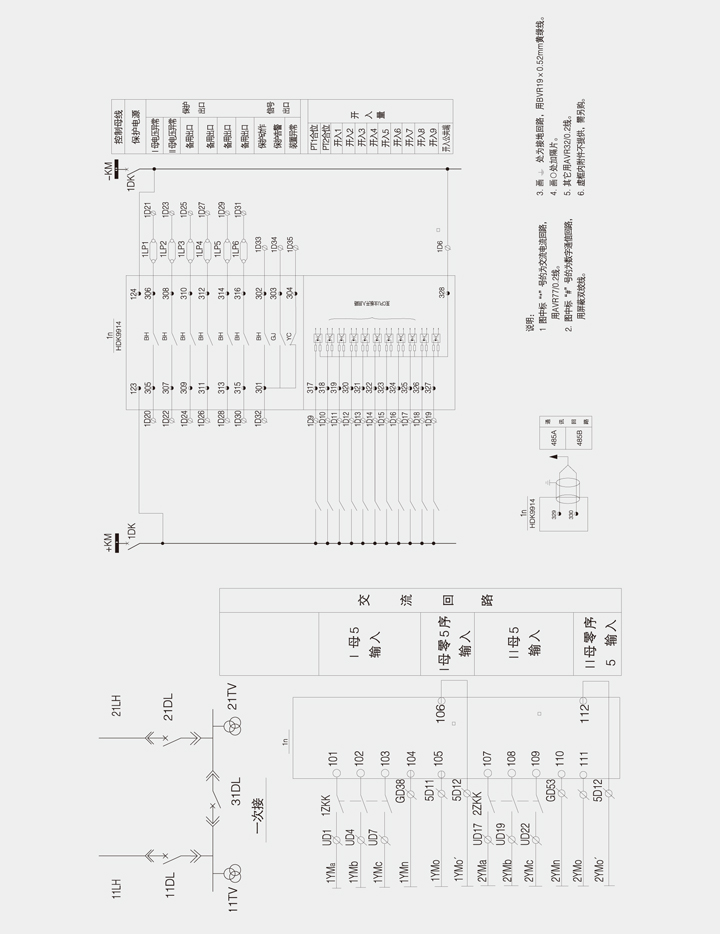

装置接线示意图
