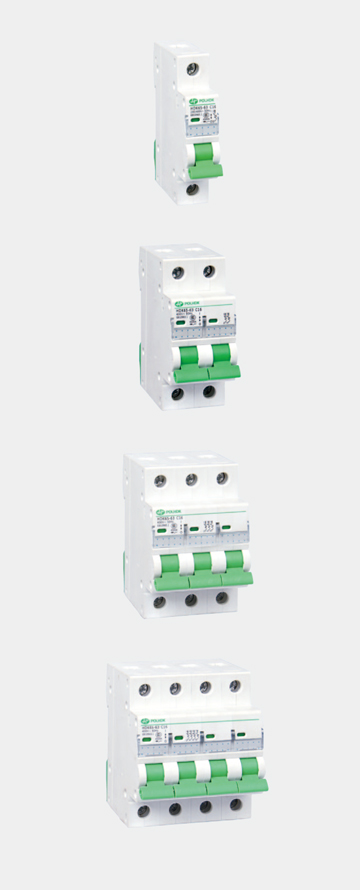

HDK65 小型断路器

HDK65

小型断路器

概述
HDK65小型断路器主要用于交流50 Hz/ 60 Hz，额定电压 230V/400V，额定电流1A-63A的电路中，用于过载和短路保护。该断路器也可以被用于一般条件下的不频繁的开关转换操作之用。

◆ 符合IEC/ EN60898- 1 标准；

◆ 触点位置具有指示功能；

◆ 双汇流排接线能力，用途更广泛；

◆ 最大接线能力3 5mm2，接线扭矩3 N*m。适用于各种设
备的安装，接线更牢固；

◆ 防护等级：IP20 。

结构
HDK65系列小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。外壳采用高阻燃高强度的塑料制成，抗冲击能力强，重量轻。操作机构的塑料件采用高前度塑料制成，在确保灵敏、可靠的同时获得最低的转动惯量，使从短路故障开始到脱扣机构动作的时间很短。脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分构成二段保护，具有优良的限流特性。触头灭弧系统则采用了特殊的导弧角和灭弧室。

特点

◆ 具国际质量体系认证

◆ 高分断、小型化、安装方便

◆ 安全可靠、动作灵敏、免维护

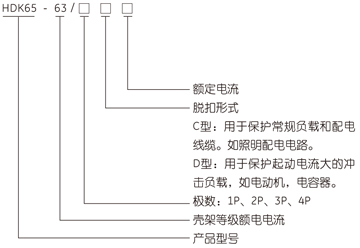

型号及含义

正常工作和安装条件

◆ 周围温度范围

上限值不超过+40℃，且24h平均值不超过+35℃；下限值不低于-5℃；

◆ 周围空气温度高于+40℃或低于-5℃条件下，用户订货时应与本公司协商；

◆ 安装地点的海拔不应超过2000m；

◆ 大气条件：

大气相对湿度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，在+20℃时平均最大相对温
度可达90%，并考虑到因温度变化偶尔产生凝露，采取了特殊措施，超过规定要求应与本公司协商；

◆ 污染等级：II级；

◆ 安装类别：II级或III级

◆ 安装地点无显著冲击，无危险爆炸的介质中，无腐蚀气体或者尘埃，无雨雪侵袭；

◆ 垂直安装于标准导轨上。

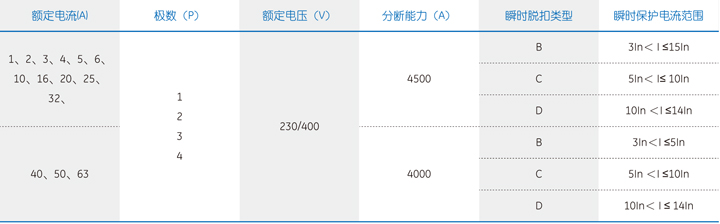

主要技术参数

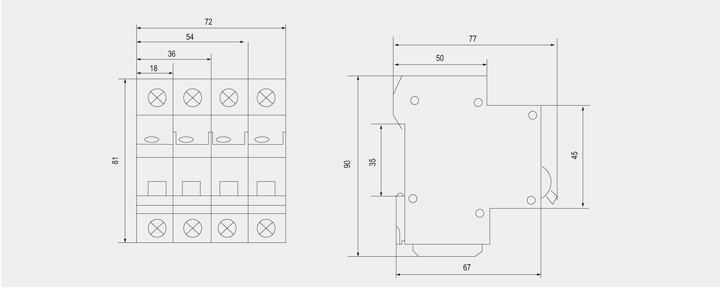

外形及安装尺寸(mm)
